진상콘덴서와 STACOM(Statics synchronous Compensator)을 활용한 무효전력 보상

진상 콘덴서

동작 원리

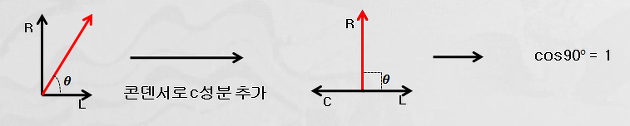

v산업 전반의 부하가 inductance성분의 전동기이므로 반대되는 성분인 capacitance 성분을 주입하여 균형을 맞춰 주는 방식

v역률을 cosθ로 나타낼 수 있음, cosθ의 값이 1에 가까울수록 좋은 역률임.

§장점

v역률 개선을 통한 전기요금 절감

v변압기 및 전체 설비에 안정도 상승(온도 상승 억제)

§단점

v설치 위치에 따른 문제 발생

ü각 부하 말단 설치 시: 수량증가로 인한 비용증가, 보수/유지가 힘듦

ü수배전반 설치 시: 역율 개선 효과 하강

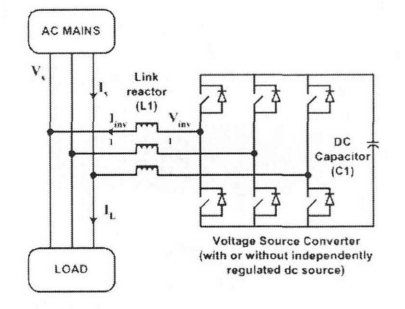

STATCOM(Statics synchronous Compensator)

 §동작원리

v리액터를 통한 전원 측과의 병렬연결

v무효전력이 STATCOM 측에서 발생 또는 흡수 될 수 있도록 전원과 STATCOM DC링크 전압을   조절(지상=흡수, 진상=발생>> 보상)

 §적용효과 및 용도

v역률 개선효과와 과보상 방지

v 변동 부하에 대한 플리커 억제

v수전단 전압의 안정화

v계통 안정도의 향상(유/무효전력제어)

vPWM방식의 경우 Active Filter로 고조파  보상도 가능
