RC회로와 OP-AMP를 활용한 필터 설계

RC회로를 통해 필터 회로를 설계 할수 있다. 여기서 OP-AMP를 추가 할 경우 능동 필터로의 설계가 가능 하다,

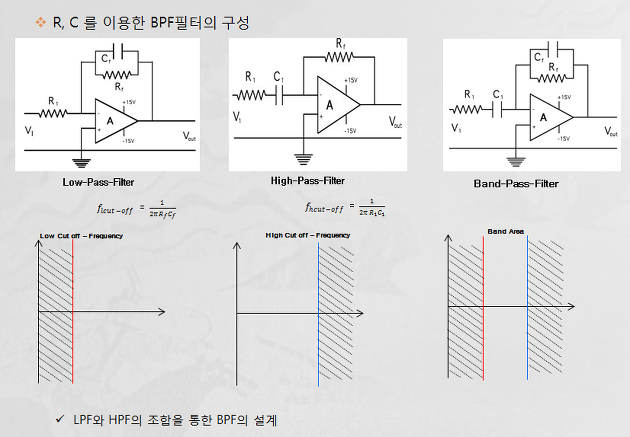

아래는 그 필터 회로와 해당 주파수대역을 설계하는 식을 나타낸다.

위와 같이 RC의 직, 병렬 구성을 통해 필터의 설계가 가능하며, 파라미터 변화를 통해 커오프 주파수를 선정할 수있다. 일정대역의 주파수만 통과 시키는 BPF(Band Pass Filter)의 경우 LPF와 HPF의 조합의 필터 설계가 가능하다.
